百特BT-1600圖像顆粒分析系統產品介紹

BT-1600靜態圖像顆粒分析系統包括光學顯微鏡、數字CCD攝像頭、圖像處理與分析軟件、電腦、打印機等部分組成。它是將傳統的顯微測量方法與現代的圖像處理技術結合的產物。它的基本工作流程是通過專用數字攝像機將顯微鏡的圖像拍攝下來并傳輸到電腦中，通過專門的顆粒圖像分析軟件對顆粒圖像進行處理與分析，從而得到每一個顆粒的粒度和粒形信息，再將每一個顆粒的粒度和粒形信息進行統計，從而得到粒度（D50）及粒度分布、平均長徑比及長徑比分布、平均圓形度及圓形度分布等結果。

BT-1600靜態圖像顆粒分析系統具有直觀、形象、準確特點，它是將微米級以上的顆粒放大幾十、數百乃至上千倍，將整個顆粒形狀顯示在人們的眼前，使人一目了然。它不僅能看到顆粒，還能通過“尺子”來量每一個顆粒的大小，并通過圖像處理技術得到所有顆粒的直徑，進而得到粒度分布、平均長徑比以及長徑比分布等。BT-1600為粉體材料的科研、生產和應用領域增添了一種直觀、簡便、準確的粒度粒形測試手段。

BT-1600靜態圖像顆粒分析系統還具有很多獨特圖像處理功能，包括自動拍攝、自動分割、自動填充、批處理多幅圖像、準確性標定等。其中眾多的“自動”功能簡化了操作，提高了效率；批處理多幅圖像功能，徹底克服了傳統的靜態圖像顆粒分析系統僅能分析單幅圖像，導致顆粒數太少，代表性不足，結果不準確的問題。它可以拍攝很多幅圖像，對這些圖像一幅一幅地處理，每一幅處理過的圖像上的顆粒都匯集到一起，提高了代表性。

百特BT-1600圖像顆粒分析系統產品特點：

多種結果輸出技術根據客戶需要，可以輸出粒度、長徑比、圓 形度結果和單顆粒信息的報告單。

自動分割技術圖像法測試粒度時，粘連顆粒對結果影響很 大，一般的做法是手動分割，自動分割技術 可準確、快速的將顆粒分解，獲得正確顆粒 信息。

自動分析技術設置“分析序列”，選擇需要分析的多幅圖片，點擊“自動分析”菜單即可將多幅圖片的顆粒自動處理， 并計算出測試結果。

準確度性標定：通過標尺標定儀器，保證準確性。

多幅圖像批處理功能，保證結果準確。

報告單格式自由轉換

百特BT-1600圖像顆粒分析系統性能指標

百特BT-1600圖像顆粒分析系統應用領域

主要應用領域：（觀察粒形、分析粒度、監測大顆粒）

●磨料：如碳化硅、剛玉、金剛石、石榴石等。

●電池材料：球形石墨粉等。

●金屬粉：如球形鋁粉、鉛錫合金粉、其它霧化金屬粉。

●非金屬粉：如玻璃珠、聚苯乙烯等。

●針狀粉：如硅灰石等。

●生物制劑：如細胞。

●食品：如牛奶、面粉等。

●其他：如科研、教學等。

百特BT-1600圖像顆粒分析系統測試原理

●標定方法：用顯微鏡專用標準刻度尺直接標定每個像素的尺寸，再根據每個顆粒圖像面積所占的像素多少來度量顆粒的大小，以微米為單位。

●測試原理：通過對顆粒數量和每個顆粒所包含的像素數量的統計，計算出每個顆粒的等圓面積和等球體積，從而得到顆粒的等圓面積直徑、等球體積直徑以及長徑比等。為計算方便，BT-1600圖像顆粒分析儀是以100個像素為一個計量單位的。下表為不同的物鏡放大倍數情況下100像素所對應的粒徑值。

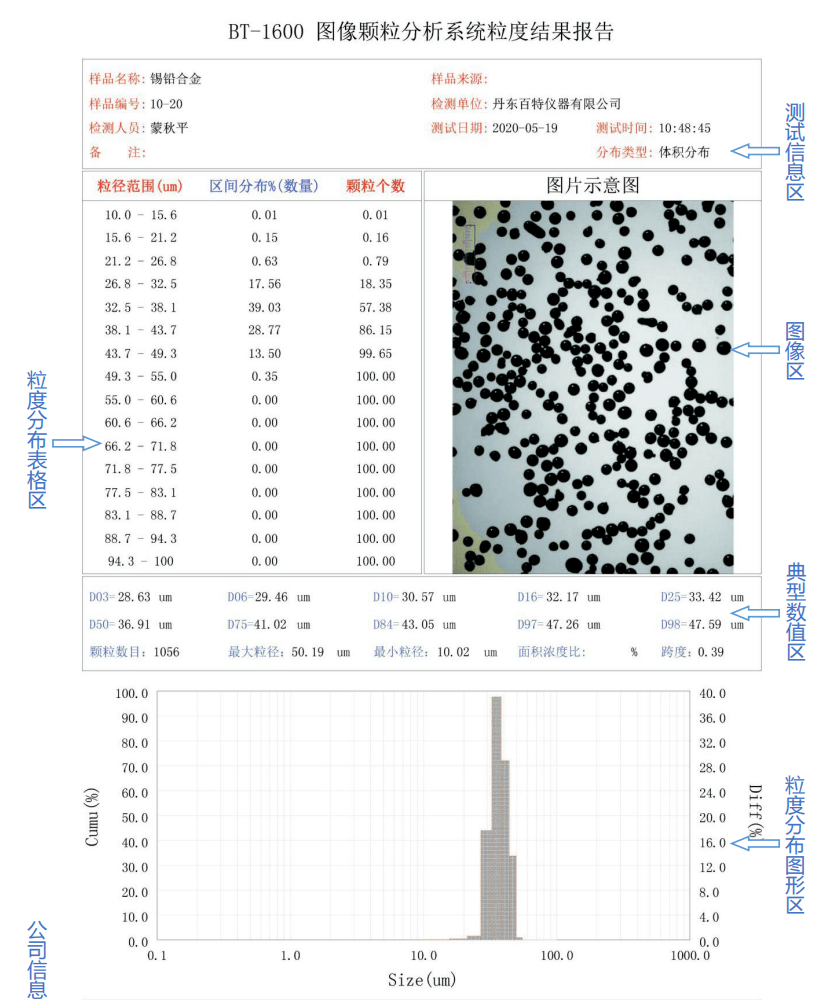

百特BT-1600圖像顆粒分析系統測試報告
